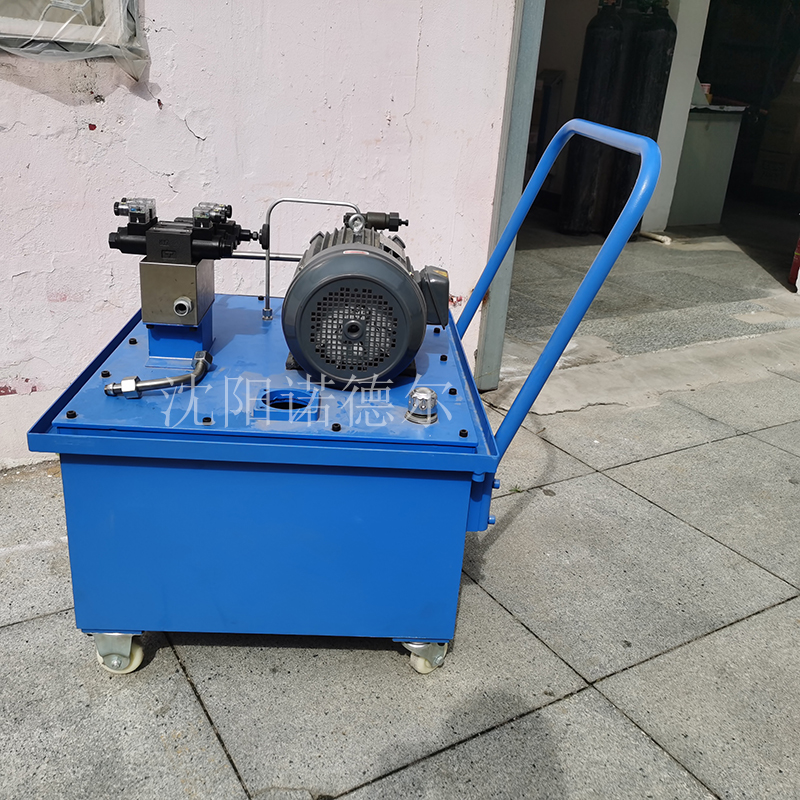

一、系統組成

低壓系統：包括 1#-5# 閥臺及低壓系統泵站，主要控制套筒輸送裝置、卷取機、入口鋼卷小車、穿帶導板、鎖緊裝置分切剪、助卷器等設備。其工作壓力為 14MPa，試驗壓力為 21MPa，正常工作油溫 20-50℃。

高壓系統：包括高壓閥臺、AGC 閥臺及高壓系統泵站，主要控制工作輥正負彎、平整機平衡塊、工作輥側隙鎖緊及液壓壓上油缸等設備。其工作壓力為 21MPa，試驗壓力為 35MPa，正常工作油溫 20-60℃。

二、關鍵元件

泵：如高壓系統中常用 A7V 斜軸式柱塞泵，通常采用 2 用 1 備的配置，以保證系統的可靠性。

閥：包括電磁溢流閥、單向閥、高壓過濾器、先導減壓閥、電磁換向閥、液控單向閥等。其中，伺服閥用于精確控制液壓缸的動作，如 D761 伺服閥。

蓄能器：一般采用膠囊式蓄能器，如 NXQ2 系列，用于儲存和釋放液壓能，穩定系統壓力。

循環冷卻單元：由齒輪泵組、溢流閥、冷卻器、濾油器等組成，用于維持液壓油的溫度和清潔度。

三、工作原理

平整機液壓壓下操作由閥控液壓缸實現，通過控制液壓缸的進出油流量和壓力，來調節平整輥的位置和壓力。位置控制用于平整機輥縫標定時和穿帶時的輥縫關閉，以及輥縫標定后和平整后的輥縫打開，保證兩側液壓壓下缸的同步運行；壓力控制分軋制壓力控制和彎輥力控制，軋制壓力控制用于平整機輥縫標定和平整操作，彎輥力控制具有正、負彎輥控制功能，用于補償由于軋制壓力的變化而引起的輥縫變化，矯正帶鋼板形。

性能指標

不同的平整機組液壓系統性能指標有所差異，以 900mm 平整機為例，其液壓伺服系統工作壓力 28MPa，額定流量 103L/min，油液清潔度 NAS6 級；液壓傳動系統泵站工作壓力 10MPa，額定流量 120L/min，油液清潔度 NAS9 級。
