一、系統核心功能與設計目標

在 1700mm 四輥可逆冷軋機組里，液壓系統的核心作用是為軋制過程供應 “動力驅動” 與 “精準控制”，具體依照以下目標進行設計：

滿足軋制力需求：1700mm 機組軋制寬度較大，最大帶鋼寬度可達 1700mm，需要提供 10000 - 30000kN 的軋制力，該數值會依據鋼種、厚度進行調整。液壓系統必須能夠穩定輸出大流量高壓油，以此確保軋輥對帶鋼實現有效軋制。

保證高精度控制：帶鋼厚度公差需控制在 ±5μm 以內，板形，如浪形、瓢曲等，需符合 GB/T 708 等標準，這就要求液壓系統實現軋輥位置、軋制力的微米級調節。

適配可逆軋制工藝：機組需要頻繁正反轉軋制，可逆次數可達 5 - 10 次 / 卷，因此液壓系統要具備 0.1 - 0.3s 的快速響應能力，防止因軋制力波動或位置滯后導致帶鋼出現缺陷。

保障設備安全：借助壓力保護、過載卸荷、緊急停機等功能，避免軋輥碰撞、軸承損壞、管路爆裂等故障，進而延長設備的使用壽命。

二、系統組成與各子系統功能

1700mm 四輥可逆冷軋機組液壓系統并非單一回路，而是由多個具備不同功能的子系統構成。這些子系統分工明確，相互協同工作，共同保障整個機組的穩定運行。

主軋制力液壓系統：作為整個系統的核心部分，主軋制力液壓系統主要負責為軋輥提供軋制力，精確控制上工作輥和支撐輥的壓下量。在該系統中，高壓柱塞泵產生高達 31.5MPa 的壓力，為系統提供強大的動力源。伺服閥則根據系統的控制信號，精準調節油液流量，通常其流量范圍在 200 - 500L/min，以滿足不同工況下對油液流量的需求。液壓缸是直接執行軋制力施加的部件，單缸推力可達到 15000kN 以上，能夠確保對帶鋼施加足夠的軋制力。壓力傳感器實時監測系統壓力，其精度可達 0.1% FS，為控制系統提供準確的壓力反饋信號，從而實現對軋制力的精確控制。該系統要求軋制力控制精度達到 ±1%，響應時間不超過 0.2s，壓力波動控制在≤0.5MPa，以保證軋制過程的穩定性和產品質量的一致性。

板形控制液壓系統：板形控制液壓系統的主要功能是調節帶鋼板形，有效消除浪形等板形缺陷。它通過控制支撐輥或中間輥的彎曲和竄動來實現這一目標。彎輥液壓缸在板形控制中起著關鍵作用，單缸推力一般在 500 - 1000kN 之間，能夠對軋輥施加適當?shù)膹澢?，從而調整帶鋼的橫向厚度分布。竄輥液壓缸則負責控制軋輥的軸向位置，其行程通常為 ±150mm，通過精確調整軋輥的位置，改善帶鋼的板形質量。比例閥用于精確控制油液的流量和壓力，其控制精度可達 ±0.5%，確保對彎輥力和竄輥位置的精確調節。該系統要求彎輥力控制精度達到 ±2%，竄輥位置精度達到 ±0.1mm，響應時間不超過 0.3s，以滿足板形控制的高精度要求。

軋輥平衡液壓系統：軋輥平衡液壓系統的主要任務是平衡上支撐輥和工作輥的自重，一般上支撐輥和工作輥的自重約為 10 - 20t。如果不進行平衡，軋輥會因自身重量而下垂，導致帶鋼頭部咬入困難，影響軋制過程的順利進行。該系統通過多個平衡液壓缸來實現軋輥的平衡，通常會對稱布置 4 - 6 個平衡液壓缸，以確保軋輥在整個寬度方向上受力均勻。溢流閥用于穩定系統壓力，保證平衡壓力的穩定性，防止壓力波動對軋輥平衡產生影響。通過該系統的作用，能夠確保軋輥平行度誤差在≤0.02mm/m 以內，為軋制過程提供穩定的軋輥工作狀態。

軋輥壓下位置控制系統：軋輥壓下位置控制系統直接決定了帶鋼的厚度，其核心任務是精確控制上軋輥的壓下位置，也就是輥縫的大小。伺服液壓缸作為執行部件，根據控制系統的指令精確調整軋輥的位置。光柵尺作為高精度的位置檢測元件，其位置精度可達 ±0.001mm，能夠實時反饋軋輥的實際位置信息給控制系統。電液伺服控制器則根據設定的輥縫值和光柵尺反饋的實際位置信號，對伺服液壓缸進行精確控制，實現對輥縫的精確調節。該系統要求輥縫控制精度達到 ±0.005mm，位置重復精度達到 ±0.003mm，以確保帶鋼厚度的高精度控制。

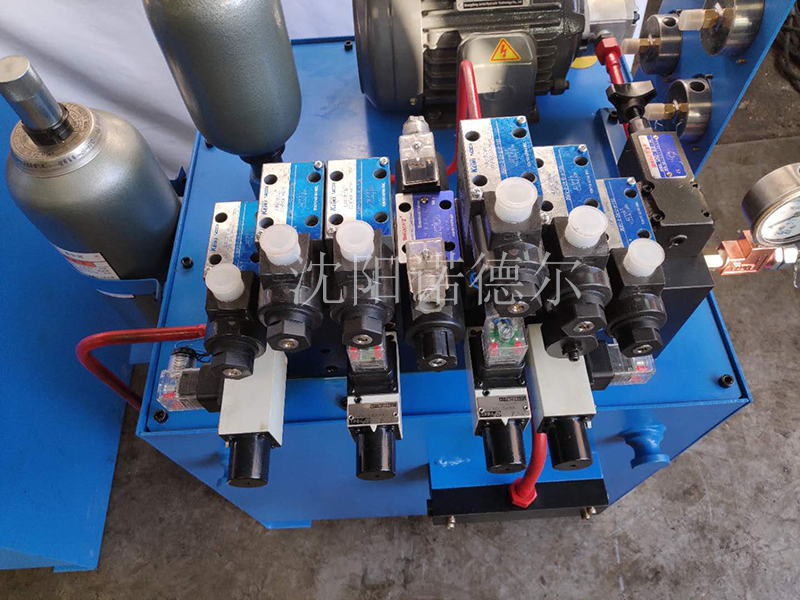

輔助液壓系統：輔助液壓系統為機組的其他部件提供動力支持，涵蓋軋輥換輥裝置、帶鋼張力控制的一部分以及導衛裝置等。低壓齒輪泵在該系統中產生 10 - 16MPa 的壓力，為這些部件提供合適的動力。換向閥用于控制油液的流向，實現各個部件的不同動作要求。蓄能器則起到儲存能量和穩定系統壓力的作用，在部件動作時能夠及時補充能量，防止壓力波動。該系統要求各個部件動作平穩，無沖擊現象，并且軋輥換輥周期不超過 5min，以提高機組的生產效率。

液壓油站與污染控制系統：液壓油站與污染控制系統是整個液壓系統穩定運行的重要保障，其主要職責是為各子系統提供清潔、穩定的液壓油，并對油溫、油壓和油液清潔度進行嚴格控制。油箱作為儲存液壓油的容器，容積一般在 5 - 10m3 之間，能夠滿足系統對油液的儲存需求。冷卻器用于控制液壓油的溫度，其冷卻能力通常在 50 - 100kW 之間，能夠有效防止油溫過高導致油液性能下降。過濾器是保證油液清潔度的關鍵部件，其精度可達 3 - 5μm，能夠有效過濾掉油液中的雜質顆粒，防止雜質對系統部件造成磨損和損壞。油溫傳感器實時監測油液溫度，確保油溫始終控制在 35 - 55℃的合適范圍內。同時，該系統要求油液清潔度達到 NAS 7 級以下，油箱液位保持穩定，以保證液壓系統的正常運行。

三、關鍵技術特點

1700mm 四輥可逆冷軋機組液壓系統需要應對 “大負載、高頻可逆、高精度” 的復雜工況，因此集成了多項先進的核心技術，以滿足生產過程中的嚴格要求。

電液伺服控制技術：主軋制力和壓下位置系統廣泛采用電液伺服閥與閉環反饋相結合的設計方案。在這一設計中，壓力傳感器和光柵尺分別承擔著關鍵的數據采集任務。壓力傳感器實時監測軋制力的實際值，其精度可達到 0.1% FS，能夠準確捕捉到軋制力的微小變化。光柵尺則以 ±0.001mm 的高精度實時檢測軋輥的位置信息。這些采集到的數據被實時傳輸至控制器，控制器將實際值與預先設定的目標值進行對比分析。根據兩者之間的偏差，控制器迅速計算并生成相應的控制信號，動態調節伺服閥的開口度。例如，當帶鋼厚度檢測結果顯示偏厚時，控制器會立即發出指令，通過增大伺服閥開口度，使更多的高壓油液進入液壓缸，從而增大軋制力或減小輥縫，確保下一道次的帶鋼厚度符合標準要求。這種精確的閉環控制方式，能夠實現對軋制力和輥縫的精準調節，有效保證了帶鋼的軋制質量。

大流量高壓供油技術：為了滿足主系統在軋制過程中對大流量高壓油液的需求，通常會采用多臺高壓柱塞泵并聯的供油方式，一般會配置 4 - 6 臺高壓柱塞泵，單泵流量在 160 - 250L/min 之間。這些高壓柱塞泵共同工作，能夠為系統提供強大的動力支持。同時，配備容積在 50 - 100L 的蓄能器組，蓄能器組在系統中起著至關重要的作用。在軋制力突變的瞬間，如帶鋼咬入或拋出的瞬間，系統對油液流量的需求會突然增大。此時，蓄能器能夠迅速釋放儲存的油液，補充系統流量，避免系統壓力因流量不足而驟降。通過這種多泵并聯和蓄能器輔助的供油方式，能夠有效減少帶鋼在軋制過程中的厚度波動，保證軋制過程的穩定性和產品質量的一致性。

抗污染與長壽命設計：液壓油的污染是導致系統故障的主要原因之一，據統計，因液壓油污染引發的系統故障占比超過 60%。為了有效解決這一問題，該液壓系統采用了精心設計的 “三級過濾” 方案。在吸油階段，安裝精度為 80 - 100μm 的吸油過濾器，其主要作用是防止油箱內的大顆粒雜質進入泵體，避免這些雜質對泵的內部零件造成磨損，影響泵的正常工作性能和使用壽命。在壓力油輸出階段，設置精度為 10 - 20μm 的壓力過濾器，用于過濾高壓油液中的雜質，保護系統中的關鍵元件，如伺服閥等，防止雜質顆粒進入伺服閥內部，導致閥芯卡滯或磨損，從而影響系統的控制精度和響應速度。在回油階段，配備精度高達 3 - 5μm 的回油過濾器，將回油中的磨損顆粒、氧化產物等雜質進行過濾，確保返回油箱的油液清潔度符合要求。此外，油箱內壁采用磷化處理工藝，磷化處理能夠在油箱內壁形成一層致密的保護膜，有效避免油箱內壁銹蝕產生雜質，從而延長油液的使用壽命。一般情況下，經過這樣精心設計和維護的液壓系統，油液使用壽命通?？蛇_ 6 - 12 個月才需要進行更換，大大降低了系統的維護成本和因油液問題導致的故障發生率。

可逆軋制的動態響應優化：針對機組頻繁正反轉的特殊工況特點，該液壓系統采用了一系列先進的動態響應優化策略。其中，“預充壓” 策略是在軋制方向切換前，提前向液壓缸無桿腔充入壓力油，使壓力達到設定值的 80% 左右。這樣在軋制方向切換時，液壓缸能夠更快地響應，減少因壓力建立時間過長而導致的切換滯后現象，有效提高了系統的響應速度。同時，采用 “流量預判” 策略，系統能夠根據軋制速度、帶鋼厚度等實時工藝參數，通過精確的計算模型，提前預測所需的油液流量。然后，根據預測結果提前調節泵組的輸出流量，確保在不同工況下系統都能及時提供足夠的油液流量，避免因流量不足導致的軋制力波動，保證軋制過程的平穩進行。
