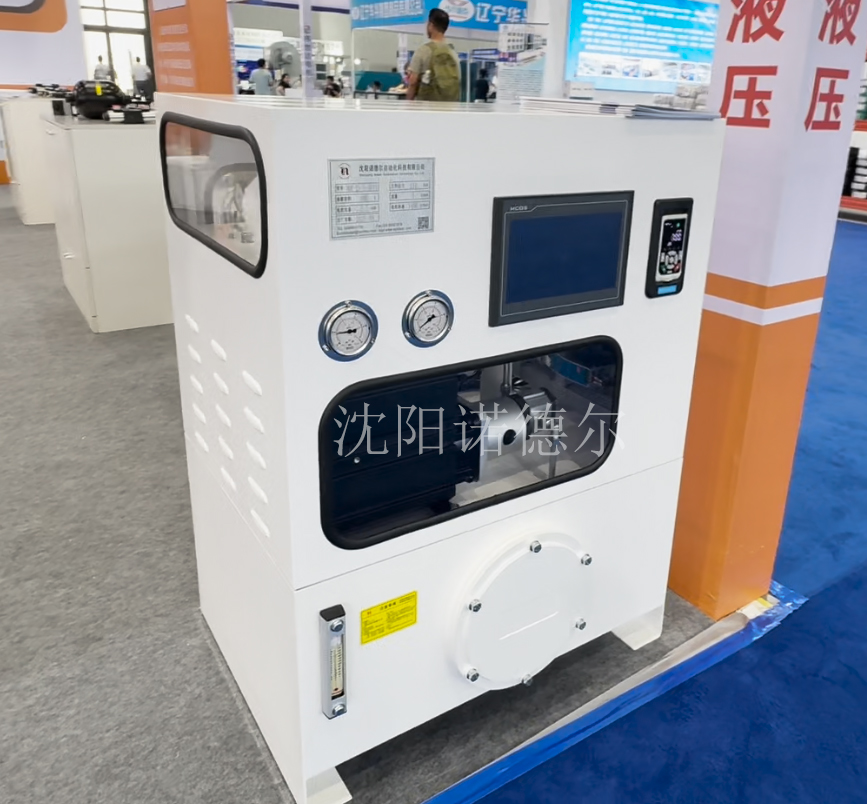

直縫焊管機組液壓系統的設計需結合生產工藝、機組性能、運行環境等多方面因素，確保系統能穩定、高效地滿足焊管生產需求。

一、工藝需求與執行機構參數

執行機構的負載要求

需明確各液壓缸（如成型輥、夾緊裝置、切斷機）的最大負載（推力 / 拉力），結合工作行程和動作頻率，計算所需液壓壓力（通常根據負載和油缸截面積確定，高壓系統可達 16-31.5MPa）。

例如：成型環節中，厚壁鋼管的成型輥需要更大夾緊力，液壓系統壓力需相應提高；而薄壁管對壓力穩定性要求更高，避免過度變形。

動作速度與響應性

不同工藝環節對速度要求差異大：如飛鋸切斷需快速進給（毫秒級響應），而定徑輥調整速度較慢但需平穩。

需根據速度要求計算流量（流量 = 油缸面積 × 速度），匹配液壓泵的排量和電機功率，同時通過調速閥、比例閥等優化響應速度。

同步性要求

多缸聯動機構（如雙側立輥調整）需保證同步動作，避免管坯跑偏，設計時需采用同步閥、比例控制或電液伺服系統實現同步精度（通常誤差≤0.5mm）。

二、系統壓力與流量設計

壓力等級選擇

低壓系統（≤7MPa）適用于輕載環節（如輸送輥升降）；中高壓系統（10-20MPa）用于主流成型、焊接；高壓系統（≥25MPa）適用于厚壁管或大直徑機組的重載工況。

需平衡壓力與能耗：過高壓力會增加管道、元件的強度要求（成本上升），過低則可能無法滿足負載需求。

流量分配與動力源配置

根據各執行機構的同時動作情況（如成型與焊接是否同步），計算系統最大流量，選擇單泵或多泵組合（如高低壓泵組合，兼顧重載與輕載效率）。

考慮間歇工作環節（如切斷）的瞬間流量需求，可搭配蓄能器減少泵的容量，降低能耗。

三、控制方式與元件選型

控制精度要求

普通機組采用開關量控制（電磁換向閥 + 溢流閥），滿足基本動作；高精度機組（如精密焊管）需采用比例閥或伺服閥，實現壓力、位置的連續可調（如成型輥位置控制精度達 ±0.1mm）。

元件可靠性與適配性

液壓泵：重載場合選柱塞泵（效率高、壓力穩定），輕載選齒輪泵（成本低）；

控制閥：高頻動作環節選電磁換向閥（響應快），手動調整環節選手動閥；

油缸：需考慮密封性能（高壓用組合密封）、活塞桿防銹（鍍鉻處理），適應車間粉塵環境。

四、散熱與污染控制

散熱設計

連續生產時系統發熱量大，需計算發熱量（根據泵功率、效率損失），匹配冷卻器（風冷或水冷），確保油溫穩定在 30-55℃（超過 60℃會加速油液老化）。

油箱設計需滿足散熱面積（容積通常為泵流量的 3-5 倍），內置隔板減少油液擾動。

污染防控

油液污染是液壓系統故障的主要原因，需多級過濾：吸油濾（過濾大顆粒）、回油濾（精度 10-20μm）、高壓濾（伺服系統需 5μm 以下）；

管道安裝前需酸洗、吹掃，避免鐵屑?xì)埩?；油箱呼吸口加裝空氣過濾器，防止粉塵進入。

五、安全性與經濟性

安全保護

設溢流閥限制系統最高壓力，防止過載；關鍵油缸加裝平衡閥或液壓鎖，避免突然失壓導致機構墜落（如重型成型輥）；

配備液位、油溫、壓力報警裝置，異常時自動停機保護。

成本與維護便利性

元件選型需平衡性能與成本（如國產閥可滿足普通工況，進口伺服閥用于高精度需求）；

系統布局需便于檢修（如閥組集中安裝、油缸預留檢修空間），管路走向簡潔，減少?gòu)濐^（降低壓力損失）。

六、環境與工況適應性

車間環境：潮濕、粉塵多的場合，需加強元件防護（如電機防雨罩、油缸防塵蓋）；高溫環境（如靠近焊接區）需增加隔熱措施，避免油液加速老化。

電源穩定性：若車間電壓波動大，需配置穩壓裝置，防止電機、電磁閥工作異常。
