直縫焊管機組液壓系統是直縫焊管生產過程中的關鍵組成部分，主要為機組各執行機構（如成型、焊接、定徑、切斷等環節）提供動力和控制，確保焊管生產的連續、穩定和高精度。

一、系統組成

直縫焊管機組液壓系統通常由以下核心部分構成：

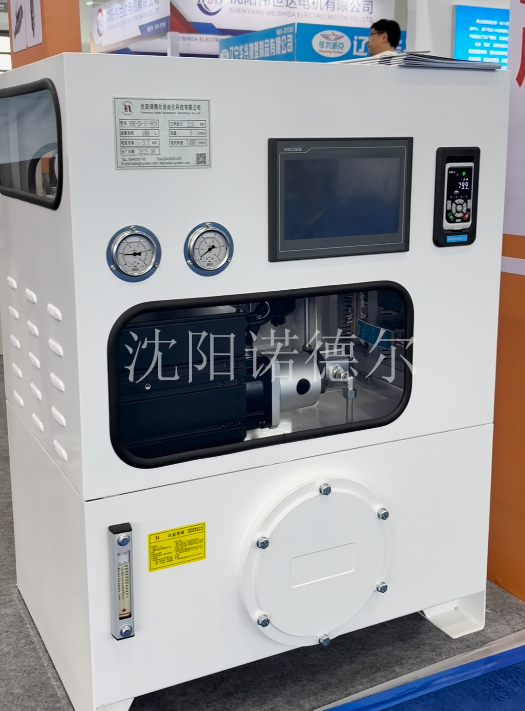

動力源

液壓泵：提供高壓油液，常見類型有齒輪泵、葉片泵、柱塞泵（根據機組功率需求選擇）。

電機：驅動液壓泵運轉，需匹配泵的流量和壓力參數。

油箱：儲存液壓油，同時起到散熱、沉淀雜質的作用，內置濾網、液位計、溫度計等。

控制元件

壓力控制閥：如溢流閥（調節系統壓力，防止過載）、減壓閥（為某支路提供穩定低壓）。

流量控制閥：如節流閥、調速閥（控制執行元件的運動速度）。

方向控制閥：如電磁換向閥、手動換向閥（控制油液流向，實現執行元件的啟動、停止、換向）。

執行元件

液壓缸：將液壓能轉化為直線運動，用于成型輥的壓下、夾緊、調整等（如立輥、平輥的位置控制）。

液壓馬達：將液壓能轉化為旋轉運動，少數情況下用于驅動輸送輥等旋轉部件。

輔助元件

油管、接頭：連接各元件，輸送油液（常用材質有鋼管、高壓膠管）。

過濾器：過濾油液中的雜質，保護泵、閥等精密元件（包括吸油濾、回油濾、高壓濾）。

冷卻器：當系統油溫過高時（通常超過 55℃），降低油溫以保證油液性能。

蓄能器：儲存能量，用于瞬間補油或吸收壓力脈動（如焊接時的沖擊緩沖）。

二、工作原理

系統通過電機驅動液壓泵，將機械能轉化為液壓油的壓力能，高壓油液經管道和控制元件（如換向閥、調速閥）輸送至液壓缸或液壓馬達，實現執行元件的直線或旋轉運動；完成動作后，油液經回油管流回油箱，形成循環。

通過調節控制元件的參數（如壓力、流量、方向），可精確控制執行機構的力、速度和運動方向，滿足焊管生產中成型、焊接、定徑等環節的工藝要求（如成型輥的壓力控制需保證鋼板彎曲精度，焊接時的夾緊力需穩定以確保焊縫質量）。

三、主要功能

成型過程控制

驅動成型機組的立輥、平輥等，通過液壓缸的伸縮調整輥?zhàn)游恢?，將鋼板逐步彎曲成管狀（?“成型”），液壓系統需提供穩定的壓力和位置控制，保證管坯成型精度。

焊接輔助

控制焊接機的夾緊裝置，確保管坯邊緣緊密貼合，為焊接（如埋弧焊、高頻焊）提供穩定的對接壓力。

部分機組中，液壓系統驅動焊接小車的移動，控制焊接速度與管坯輸送速度匹配。

定徑與矯直

定徑機組通過液壓缸調整定徑輥的壓力，對成型后的管坯進行精整，保證焊管的外徑尺寸和圓度。

矯直環節中，液壓系統控制矯直輥的壓下量，消除焊管的彎曲變形。

切斷與輸送

驅動切斷機（如飛鋸）的切割動作，通過液壓缸實現鋸片的快速進給與退回，保證切斷精度和效率。

控制輸送輥道的升降或夾緊，輔助焊管的輸送和定位。

四、關鍵技術要求

壓力穩定性

成型、焊接等環節對壓力波動敏感（如壓力不穩可能導致焊縫錯位、成型尺寸偏差），需通過溢流閥、蓄能器等元件控制壓力波動在允許范圍內（通常 ±5% 以?xún)?nèi)）。

響應速度

飛鋸切斷、快速調整輥位時，要求液壓系統響應迅速（如換向閥切換時間短），避免影響生產節奏或切斷精度。

油溫控制

長時間連續生產會導致油溫升高，需通過冷卻器將油溫控制在 30-55℃（油液粘度隨溫度變化大，過高或過低都會影響系統性能）。

清潔度

液壓油中的雜質可能導致閥卡滯、泵磨損，需嚴格控制油液清潔度（通常要求 NAS 8 級以上），定期更換過濾器和液壓油。
